一種用于高效過濾器的平面檢測機構

本實用新型涉及到檢測儀器技術領域，尤其是涉及到一種用以高效過濾器的平面圖檢測中心。
情況技術性

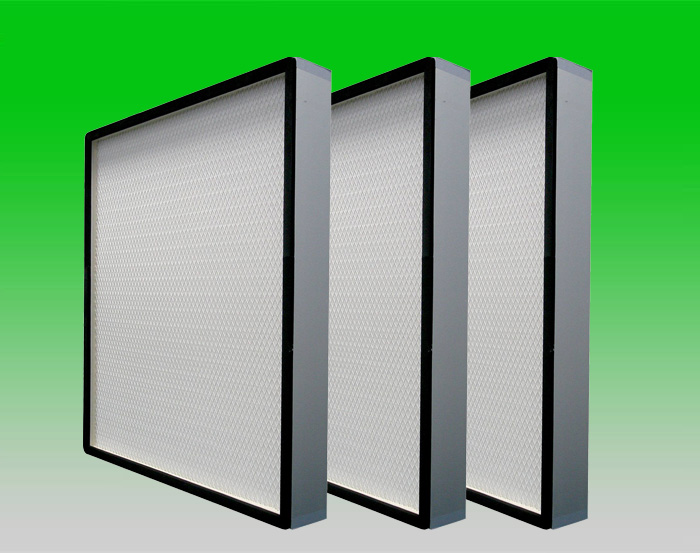

高效過濾器(High efficiency particulate air Filter，HEPA)具備較高的過濾效率，能夠對0.5μm下列的顆粒物塵土及各種各樣懸浮固體開展過慮，已經廣泛運用于電子光學電子器件、生物技術及其PCB包裝印刷等潔凈凈化車間。
為了更好地確保高效過濾器的過慮實際效果，高效過濾器在原廠時都必須對其開展嚴苛的測漏，在其中，普遍的高效過濾器的測漏方式關鍵包含納焰法、油物法、及其DOP法等，而這種測漏方式在操作過程全過程上都必須將待檢驗的高效過濾器安裝 于出氣服務平臺上，以使帶有特點顆粒物的汽體能夠根據出氣服務平臺進到高效過濾器，進而根據檢驗高效過濾器前后左右的汽體以對高效過濾器開展檢驗。
現階段的用以高效過濾器的平面圖檢測中心應用時，一般 僅僅簡易地將待檢驗的高效過濾器安裝 于出氣服務平臺上并根據手執氣體檢測攝像頭在高效過濾器的上邊開展檢驗，這般，不但實際操作麻煩，并且也會發生因高效過濾器與出氣服務平臺觸碰不嚴實而造成 漏汽，進而危害檢驗結果的性。
實用新型內容
本實用新型要處理的是目前用以高效過濾器的平面圖檢測中心實際操作麻煩且易產生漏汽而危害檢驗結果的性的難題。
為了更好地處理以上難題，本實用新型出示一種用以高效過濾器的平面圖檢測中心，包含：聲卡機架、出氣服務平臺、鉚合組織 、三維移動裝置、汽體發生裝置、氣體檢測攝像頭及其與上述鉚合組織 、上述三維移動裝置、上述汽體發生裝置、上述氣體檢測攝像頭電聯接的操縱模塊，上述出氣服務平臺設于上述聲卡機架內，且將上述聲卡機架隔開成上工作區域和下工作區域；上述出氣服務平臺房屋朝向上述上工作區域的一側設立與上述三維移動裝置部位相對性應的出氣孔，上述出氣服務平臺房屋朝向上述下工作區域的另一側設立與上述出氣孔連接的進出氣孔；上述汽體發生裝置設于上述下工作區域，用以將造成的汽體運輸至上述進出氣孔；上述氣體檢測攝像頭固定不動于上述三維移動裝置的輸出端，上述三維移動裝置固定不動于上述聲卡機架的頂端，用以推動上述氣體檢測攝像頭在上述出氣服務平臺的上邊挪動；上述壓裝機構設于上述出氣服務平臺上，用以將待檢驗的高效過濾器卡緊于上述出氣孔里。
做為甄選計劃方案，上述鉚合組織 包含設于上述出氣服務平臺上邊的支撐架及其固定不動于上述支撐架上的好幾個卡緊汽缸，上述卡緊汽缸的液壓缸朝上述出氣服務平臺的一側外伸。
做為甄選計劃方案，上述鉚合組織 還包含設于上述出氣服務平臺內的交流伺服電機、滾珠絲桿、導軌滑塊及其聯接件，上述交流伺服電機的一端與上述滾珠絲桿聯接，上述導軌滑塊上開了與上述滾珠絲桿相符合的螺孔，上述出氣服務平臺上開了與上述滾珠絲桿部位相匹配的滑軌，上述聯接件與上述滑軌滾動相互配合，且其底端越過上述滑軌固定不動于上述導軌滑塊的頂部，上述支撐架固定不動于上述聯接件的頂端。
做為甄選計劃方案，上述支撐架的總數為2個，且單設于上述滾珠絲桿的兩邊，上述滑軌、上述聯接件及其上述導軌滑塊均與上述支撐架相符合。
做為甄選計劃方案，上述操縱模塊包含固定不動于上述聲卡機架上的操作面板和濃煙檢查儀，上述氣體檢測攝像頭根據上述濃煙檢查儀與上述操作面板電聯接。
做為甄選計劃方案，上述鉚合組織 還包含橡膠板，上述橡膠板固定不動于上述汽缸的液壓缸的頂端。
做為甄選計劃方案，上述出氣服務平臺包含進氣口布氏漏斗、門板和好幾個供氣量調整設備，上述臺表面開有好幾個埋孔以產生上述出氣孔，上述進氣口布氏漏斗具備連接的孔下部和下孔部，上述門板封罩上述孔下部，上述下孔部產生上述進出氣孔，每一個上述出氣孔內均設立供氣量調整設備。
做為甄選計劃方案，上述汽體發生裝置包含濃煙產生器和離心風機，上述濃煙產生器的出氣口與上述離心風機的進風口連接，上述離心風機的出氣口與上述進氣口布氏漏斗的下孔部連接。
做為甄選計劃方案，上述三維移動裝置包含龍門吊、X軸絲桿傳動機構、Y軸絲桿傳動機構、Z軸傳動機構、排名靠前導軌及其第二導軌，上述龍門吊的兩邊各自與上述排名靠前導軌、上述第二導軌滾動相互配合，上述Y軸絲桿傳動機構包含Y軸絲桿與上述Y軸絲桿驅動器聯接的Y軸電動機，上述龍門吊的中間設立與上述Y軸絲桿螺栓連接的導軌滑塊，上述排名靠前導軌與上述第二導軌平行面設定于上述Y軸絲桿的兩邊；上述X軸絲桿傳動機構包含X軸固定不動座、固定不動于上述X軸固定不動座上的X軸電動機、與上述X軸電動機的輸出軸聯接的X軸絲桿及其與上述X軸絲桿螺栓連接的X軸導軌滑塊，上述龍門吊上還設立與上述X軸固定不動座聯接的扣接件；上述Z軸傳動機構固定不動于上述X軸導軌滑塊上，上述Z軸傳動機構的輸出端與上述氣體檢測攝像頭聯接。
做為甄選計劃方案，上述用以高效過濾器的平面圖檢測中心還包含封罩上述聲卡機架的后蓋板。
與目前技術性對比，本實用新型的有利實際效果取決于：
本實用新型根據在出氣服務平臺上設定鉚合組織 ，并在鉚合組織 的上邊設定三維移動裝置，并使三維移動裝置能夠推動氣體檢測攝像頭在出氣服務平臺的上邊挪動，而鉚合組織 能夠將待檢驗的高效過濾器卡緊于出氣服務平臺上，這般，在操縱模塊的操縱下，不但能夠提升 檢驗全過程中實際操作的便利性，并且能夠防止漏汽，進而總體提升 工作效能。
圖下表明
圖1是本實用新型一個執行例中的用以高效過濾器的平面圖檢測中心的結構示意圖；
圖2是本實用新型一個執行例中的用以高效過濾器的平面圖檢測中心在開啟后蓋板后的結構示意圖；
圖3是本實用新型一個執行例中含有出氣服務平臺和鉚合組織 的結構示意圖；
圖4是本實用新型一個執行例中的出氣服務平臺的爆炸圖；
圖5是本實用新型一個執行例中的三維移動裝置的結構示意圖。
在其中，1、聲卡機架；11、上工作區域；12、下工作區域；2、出氣服務平臺；21、滑軌；22、進氣口布氏漏斗；221、孔下部；222、下孔部；23、門板；231、埋孔；24、供氣量調整設備；3、鉚合組織 ；31、支撐架；32、卡緊汽缸；321、橡膠板；33、交流伺服電機；34、滾珠絲桿；35、導軌滑塊；36、聯接件；4、三維移動裝置；41、龍門吊；42、X軸絲桿傳動機構；421、X軸固定不動座；422、X軸電動機；423、X軸絲桿；424、X軸導軌滑塊；43、Y軸絲桿傳動機構；431、Y軸絲桿；432、Y軸電動機；44、Z軸傳動機構；45、排名靠前導軌；46、第二導軌；5、汽體發生裝置；51、濃煙產生器；52、離心風機；6、操縱模塊；61、操作面板；62、濃煙檢查儀；7、氣體檢測攝像頭；8、后蓋板；81、上后蓋板；82、排名靠前檔板；83、第二檔板；100、高效過濾器。
落實措施方法
下邊融合圖下和執行例，對本實用新型的落實措施方法作進一步詳細說明。下列執行例用以表明本實用新型，但不用于限定本實用新型的范疇。
如圖所示1-圖5所顯示，本實用新型甄選執行例的一種高效過濾器100檢測儀器，包含聲卡機架1、出氣服務平臺2、鉚合組織 3、三維移動裝置4、汽體發生裝置5、氣體檢測探頭7及其與上述鉚合組織 3、上述三維移動裝置4、上述汽體發生裝置5、上述氣體檢測探頭7電聯接的操縱模塊6，在其中，上述出氣服務平臺2設在上述聲卡機架1內，且將上述聲卡機架一分隔出上工作區域11和下工作區域12；上述出氣服務平臺2房屋朝向上述上工作區域11的一側設立與上述三維移動裝置4部位相對性應的出氣孔，上述出氣服務平臺2房屋朝向上述下工作區域12的另一側設立與上述出氣孔連接的進出氣孔；上述汽體發生裝置5設在上述下工作區域12，用以將造成的汽體運輸至上述進出氣孔；上述氣體檢測探頭7固定不動于上述三維移動裝置4的輸出端，上述三維移動裝置4固定不動于上述聲卡機架1的頂端，用以推動上述氣體檢測探頭7在上述出氣服務平臺2的上邊挪動；上述鉚合組織 3設在上述出氣服務平臺2上，用以將待檢驗的高效過濾器100卡緊于上述出氣孔里。
這般，本執行例中的用以高效過濾器的平面圖檢測中心只需根據操縱模塊，使上述三維移動裝置4和上述鉚合組織 3的相互配合就可以對高效過濾器100開展檢驗，而該機器設備在檢驗全過程中不但能夠提升 實際操作的便利性并且能夠防止漏汽，進而總體提升 檢驗高效率。
實際的，在一個執行例中，上述鉚合組織 3能夠包含設于上述出氣服務平臺2上邊的支撐架31及其固定不動于上述支撐架31上的好幾個卡緊汽缸32，而上述卡緊汽缸32的液壓缸朝上述出氣服務平臺2的一側外伸，用以對高效過濾器100施壓。良好的，能夠將上述支撐架31的總數設定為2個，且單設于上述滾珠絲桿34的兩邊，以對高效過濾器100釋放平衡的工作壓力，防止毀壞商品。自然，還可以在上述汽缸的液壓缸的頂端設定橡膠板321，以產生非常好的緩存，防止壓爛高效過濾器100。
自然為了更好地便于挪動支撐架31，以能夠更好地對不一樣規格的高效過濾器100開展輕按，在一個執行例中，還能夠在上述鉚合組織 3中加設交流伺服電機33、滾珠絲桿34、導軌滑塊35及其聯接件36，并將其設在上述出氣服務平臺2內，以提升 總體機器設備的美觀大方性。實際的，在設定時，能夠將上述交流伺服電機33的一端與上述滾珠絲桿34聯接，而在上述導軌滑塊35上設立與上述滾珠絲桿34相符合的螺孔，上述出氣服務平臺2上設立與上述滾珠絲桿34部位相匹配的滑軌21，上述聯接件36與上述滑軌21滾動相互配合，且其底端越過上述滑軌21固定不動于上述導軌滑塊35的頂部，上述支撐架31固定不動于上述聯接件36的頂端。這般，在上述交流伺服電機33的驅動器功效下，上述支撐架31能夠順著滾珠絲桿34挪動，進而省時省力的調節上述支撐架31及上述卡緊汽缸32在上述出氣服務平臺2上的部位。自然，上述滑軌21、上述聯接件36及其上述導軌滑塊35均與上述支撐架31相符合，以完成對不一樣支撐架31的部位的調節。
在一個執行例中，為了更好地便于客戶操縱，能夠在上述操縱模塊6中加設操作面板61和濃煙檢查儀62，并將其固定不動于上述聲卡機架1上，而上述氣體檢測探頭7能夠根據上述濃煙檢查儀62與上述操作面板61電聯接，便于于客戶能夠對上述氣體檢測探頭7的部位作出調節。
在一個執行例中，上述出氣服務平臺2能夠包含進氣口布氏漏斗22、門板23和好幾個供氣量調整設備24，而上述臺表面能夠設定好幾個埋孔231以產生上述出氣孔，上述進氣口布氏漏斗22具備連接的孔下部221和下孔部222，上述門板23封罩上述孔下部221，而上述下孔部222產生上述進出氣孔，每一個上述出氣孔內均設立供氣量調整設備24，這般，從下孔部222注入進氣口布氏漏斗22的汽體能夠勻稱散發到上述孔下部221的各進出氣孔，而根據操縱供氣量調整設備24能夠依據必須對門板23上的不一樣位置的出氣量開展操縱，以兼容不一樣規格的高效過濾器100，以控制成本。
在一個執行例中，上述汽體發生裝置5能夠由濃煙產生器51和離心風機52組成，自然還可以加設別的機器設備。而上述濃煙產生器51的出氣口與上述離心風機52的進風口連接，上述離心風機52的出氣口與上述進氣口布氏漏斗22的下孔部222連接。
為了更好地提升 上述氣體檢測探頭7挪動全過程的可靠性，在一個執行例中，上述三維移動裝置4能夠包含龍門吊41、X軸絲桿傳動機構42、Y軸絲桿傳動機構43、Z軸傳動機構44、排名靠前導軌45及其第二導軌46，在其中，上述龍門吊41的兩邊各自與上述排名靠前導軌45、上述第二導軌46滾動相互配合，上述Y軸絲桿傳動機構43包含Y軸絲桿431及其與上述Y軸絲桿431驅動器聯接的Y軸電動機432，上述龍門吊41的中間設立與上述Y軸絲桿431螺栓連接的導軌滑塊35，上述排名靠前導軌45與上述第二導軌46平行面設定于上述Y軸絲桿431的兩邊；上述X軸絲桿傳動機構42包含X軸固定不動座421、固定不動于上述X軸固定不動座421上的X軸電動機422、與上述X軸電動機422的輸出軸聯接的X軸絲桿423及其與上述X軸絲桿423螺栓連接的X軸導軌滑塊424，上述龍門吊41上還設立與上述X軸固定不動座421聯接的扣接件；上述Z軸傳動機構44固定不動于上述X軸導軌滑塊424上，上述Z軸傳動機構44的輸出端與上述氣體檢測探頭7聯接。
而以上三維移動裝置4根據上述龍門吊41與上述Y軸絲桿431、上述X軸絲桿傳動機構42相互配合，能夠使上述氣體檢測探頭7在水準挪動的全過程中能夠穩定迅速的開展，進而進一步提高工作效能。
除此之外，還能夠設定后蓋板8，以封罩上述聲卡機架1，進而防止別的臟物進到上工作區域11和下工作區域12，提升 檢驗結果的性。而實例性的，上述后蓋板8能夠依據上述聲卡機架1的構造開展設定。比如在圖1所顯示的高效過濾器100檢測儀器的聲卡機架1頂端和底端各自設定了上后蓋板81和下后蓋板，而在上述聲卡機架1的頸靜脈根據必須設定了好幾個排名靠前側板82和第二側板83。
之上上述僅是本實用新型的甄選執行方法，理應強調，針對本技術領域的一般技術人員而言，在沒有擺脫本實用新型技術性原理的前提條件下，還能夠做出多個改善和更換，這種改善和更換也應視作本實用新型的維護范疇。
