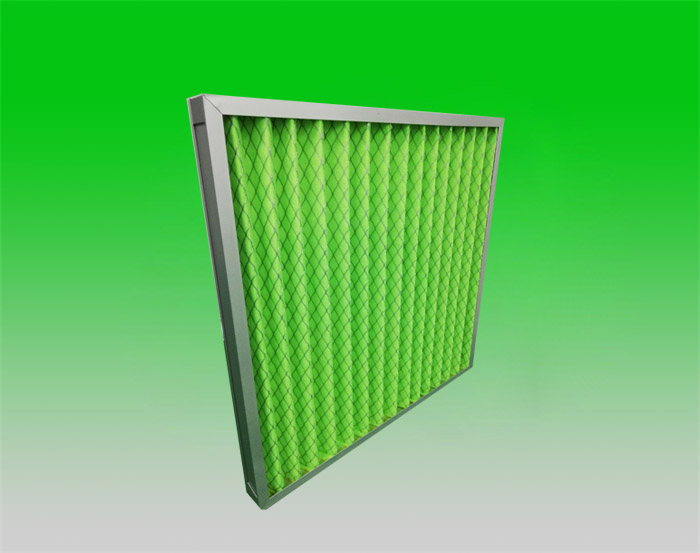

初效過濾器的結構分析

初效過濾器的外框是以堅固的防水板組成，用來固定已折疊完成的濾材。外框上對角線的規劃能提供大過濾面積，并使內部濾材嚴密的粘附在外框上。初效過濾器的四周皆以特殊的粘合膠水與外框粘合，能避免空氣走漏或因風阻壓力造成破損的情況發生。
一次性紙框過濾器的外框一般分為一般硬紙框和高強度模切硬紙板，濾芯為打褶的纖維過濾資料內襯單面金屬絲網。外型漂亮。結構堅固耐用。一般硬紙板外框用于制作非標標準的過濾器，可用于恣意標準過濾器出產，高強度，不易變形。高強度模切硬紙板用于制作標準標準的過濾器，特點為標準精度高，美觀成本低。如果用面纖維或合成纖維過濾資料，則其各項性能指標均可達到或超過過濾器。
初效過濾器過濾材料是以折疊形式裝入高強度模切硬紙板內，迎風面積增大。流入的空氣中的塵土粒子被過濾資料阻撓在褶與褶之間。潔凈空氣從另一面均勻流出，因此氣流經過過濾器是平平緩均勻的。視過濾資料不同，它所阻撓的粒徑從0.5μm到5μm而不同，過濾效率也不同。
